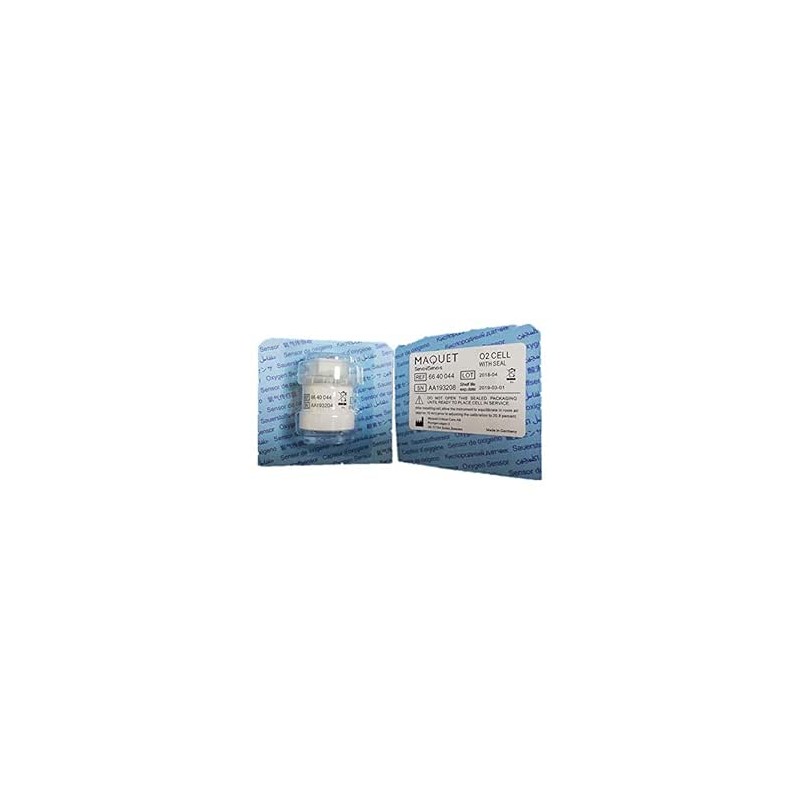

Célula de Oxigênio Sensor de O2 Compatível Maquet  Modelo Servo-s

1. Identificação e Aplicação Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Nome do Produto: Célula de Oxigênio (Sensor Galvânico de O₂).

• Compatibilidade Primária: Projetada especificamente para ventiladores/anestésicos da linha Maquet Servo-s (incluindo variantes como Servo-s, Servo-i com interface compatível, e outros modelos da série Servo que utilizam o sensor MO2-S).

• Código/Modelo do Fabricante Original (OEM): MO2-S (esta é a referência crítica para garantir a compatibilidade correta).

• Uso Principal: Instalada no bloco do sensor (geralmente próximo à saída do circuito do paciente) do ventilador de anestesia ou respirador, para monitoramento contínuo e em tempo real da Fração Inspirada de Oxigênio (FiO₂).

2. Função e Princípio de Operação Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Objetivo: Medir com precisão a concentração de oxigênio na mistura de gases que está sendo entregue ao paciente. É um componente de segurança crítica, garantindo que o paciente receba a FiO₂ prescrita e alertando a equipe para hipóxia (baixo O₂) ou alterações inesperadas na mistura gasosa.

• Tecnologia: Utiliza o princípio galvânico (célula de combustível).

  • O oxigênio difunde-se através de uma membrana para uma câmara contendo um eletrólito e um cátodo (geralmente de ouro) e um ânodo (geralmente de chumbo).

  • Uma reação eletroquímica ocorre, gerando uma corrente elétrica proporcional à pressão parcial de oxigênio (pO₂).

  • O ventilador converte esse sinal elétrico em um valor percentual de O₂ (% FiO₂) exibido no monitor.

3. Características Técnicas Chave Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Faixa de Medida: Normalmente 0 a 100% de O₂.

• Precisão: Alta precisão, tipicamente dentro de ± 2% do valor real na faixa de 21% a 100% de O₂.

• Tempo de Resposta (T90): Rápido, geralmente < 15 segundos para atingir 90% da leitura final após uma mudança na concentração. Crucial para detectar variações rápidas.

• Vida Útil: É um componente consumível. Sua vida depende do uso (exposição total ao oxigênio).

  • Vida por Calibração/Usuário: Cerca de 6 a 12 meses em uso contínuo com 100% de O₂. A vida real varia conforme a concentração média utilizada.

  • O sistema do ventilador monitora a tensão residual da célula e emite alertas de "Célula de O₂ Esgotada" ou "Substituir Sensor O₂" quando ela se aproxima do fim da vida útil.

• Tipo de Conector: Projetado para encaixe seguro no soquete/bloco de sensores específico dos ventiladores Maquet Servo-s. Evita conexões incorretas.

4. Procedimentos de Manutenção e Segurança Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Calibração: O ventilador Maquet realiza automaticamente a calibração a 21% (ar ambiente) sempre que a célula é instalada nova e o equipamento é ligado. É crucial realizar este procedimento em ambiente com ar limpo (sem fluxo de O₂ ou gases anestésicos). Alguns modelos permitem ou requerem também calibração a 100% (usando O₂ puro do central/suprimento).

• Substituição: Deve ser realizada imediatamente ao receber o aviso de fim de vida ou se as leituras se tornarem imprecisas/instáveis. É um procedimento simples, mas deve ser feito por pessoal autorizado/treinado.

• Armazenamento: A célula nova deve ser mantida na embalagem selada (a vácuo ou com gás inerte) até o momento do uso para preservar sua vida útil. Uma vez fora da embalagem, o processo de consumo (depleção do ânodo) se inicia, mesmo sem uso.

5. Vantagens da Célula Compatível/Genérica (MO2-S Compatível) Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Custo: Significativamente mais econômica do que o sensor original da Maquet (OEM), com desempenho equivalente quando proveniente de um fabricante de acessórios médicos reputado.

• Compatibilidade Garantida: Projetada para atender às mesmas especificações técnicas e mecânicas do original.

• Conformidade: Deve possuir registro na ANVISA (ou agência regulatória equivalente) como Acessório para Equipamento Médico, garantindo segurança e padrões de qualidade.

6. Considerações Importantes Célula de Oxigênio (Sensor de O2 Compatível Maquet

• Verifique a Compatibilidade Exata: Confirmar no manual do ventilador ou na célula usada que o modelo requerido é de fato o MO2-S. Outros modelos da Maquet (como Servo 900, Servo-U) usam células diferentes.

• Sempre Realizar a Calibração: Após qualquer substituição, a calibração automática é obrigatória para leituras precisas.

• Alarme de FiO₂: A célula é parte integrante do sistema de alarmes do ventilador. Uma célula defeituosa ou esgotada pode gerar alarmes falsos ou falhar em detectar uma condição de risco real.

• Qualidade: Adquirir de fornecedores confiáveis, com certificações, para evitar falhas prematuras ou leituras incorretas que comprometam a segurança do paciente.

Em Resumo:
A Célula de Oxigênio MO2-S é um sensor consumível de segurança vital para os ventiladores Maquet Servo-s. Sua função é garantir a medição precisa do oxigênio entregue ao paciente. A substituição no momento correto, com um produto compatível de qualidade e seguindo os procedimentos de calibração, é essencial para a operação segura e eficaz do carrinho de anestesia.
